シリコーン粘着防止剤/シリコーン剥離コーティング Siemtcoat® SF501
シームトコート® SF501
両面コーティング用シリコーン剥離コーティング
一般的な
次の式をお勧めします。
Siemtcoat® SF501-ベースポリマーSiemtcoat® 8982-架橋剤
Siemtcoat® 5000-触媒
応用
Siemtcoat® SF501 は、PEK などの基材コーティング用に特別に設計されています。各成分の投与量は、特定のプロセス条件とアプリケーション要件に基づいて調整する必要があります。成分を完全に混合した後、目標の剥離プロファイルを達成するためにコーティングを基材表面に塗布して硬化させます。
アドバンテージ
●安定したリリース力
● 長い浴寿命と添加剤による優れた定着性能
● シリコンの移行が少ない
● 両面PEコート紙に適しています
● さまざまな接着システムに適しています
プロパティ
|
外観 |
透明な液体 |
|
シリコーン有効成分（%） |
100 |
|
代表粘度（mm2/s ，25℃） |
350 |
|
密度 (g/cm3) |
0.97 |
処理
Siemtcoat® SF501 を Siemtcoat システムに塗布する場合は、次の混合手順を厳守してください。
1-ベースポリマー Siemtcoat® SF501---XX 部の重量を量ります。
2-架橋剤 Siemtcoat® 8982---XX 部の重量を量ります。
3- 秤量した架橋剤を加え、完全に分散するまで完全に混合します。
4-触媒 Siemtcoat® 5000---XX 部を秤量し、混合中に加えます。
(注意: 劇的な反応が起こるため、架橋剤と触媒を直接混合しないでください。)
5- 触媒が混合物全体に均一に分布するまで混合を続けます。
詳しい配合指導については、お気軽にお問い合わせください。
バスライフ
すべての Siemtcoat システムの浴寿命は、配合、装置、混合プロセス、温度、環境によって異なります。 Siemtcoat® SF501 のみは元の浴寿命を変更せず、通常 40℃ で約 5 時間持続します。
リリース力
リリース力のパフォーマンスは複数の要因に依存します。
さまざまな基材と接着剤を使用して剥離力を測定し、その特性を定義します。
標準のリリース力測定では、標準のテープを使用して測定できます。
一般的なリリース力性能:
テサテープ7475（23℃）：10～20g/25mm（剥離速度0.3m/min）
硬化
Siemtcoat システムの硬化結果は主に配合、基材の品質、硬化温度、オーブンの効率によって決まります。以下の結果が得られました。
|
温度 |
基板 |
硬化時間 |
|
120℃ |
グラシン |
＜14秒 |
|
PEK |
＜12秒 |
(硬化時間は、剥離コーティング層の汚れ、こすれ、または移行のない最小の硬化時間として定義される。)
パッケージ
|
シームトコート® SF501 |
1000kg/IBCドラムまたは180kg/鉄ドラム |
|
シームトコート® 8982 |
20kg/ドラム缶または1kg/ペットボトル |
|
シームトコート®5000 |
20kg/ドラム缶または1kg/ペットボトル |
賞味期限-寿命
Siemtcoat® SF501 は密閉容器内で -20°C ～ +30°C の温度で保管してください。
シームトコートの標準使用期限は２４ヶ月である。
安全性
Siemtcoat® SF501/8982/5000 MSDS を参照してください。
使用例
|
基板 |
コーティング重量 （g/㎡） |
硬化 条件 |
経年劣化 リリース力 (70℃/20h、g/インチ) (テサ 7475) |
その後の接着 （%、日東31B） |
|||
|
内部 |
外部の |
内部 |
外部の |
内部 |
外部の |
||
|
PEK |
1.2 |
0.98 |
120℃、15秒 |
11 |
14 |
89.1 |
92.3 |

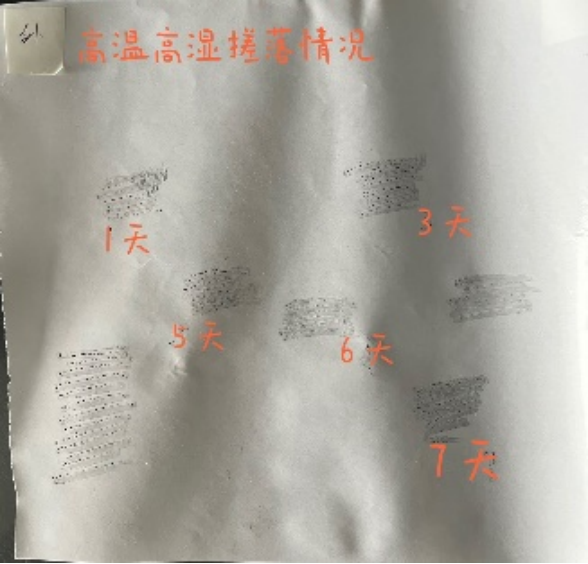

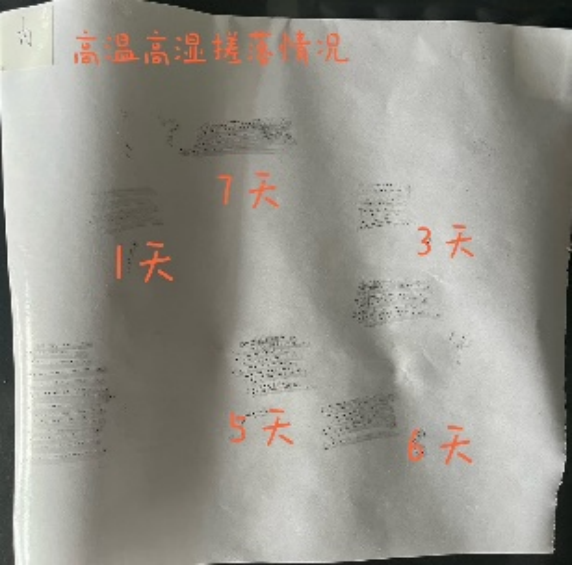

高温高湿でのテスト:
７日間両面ラミネートした後もシリコンの剥がれはなかった。
プライバシー設定
